一 测量行程：

二 产品用途：
快速检测各种复杂、精密零件的轮廓，表面尺寸，角度与位置，特别是精密零部件的微观检测与质量控制，并可用于产品开发、二维抄数等领域。适用于如下之行业：
◎半导体如光罩、Wafer 、系统芯片、互补式金属氧化半导体影像传感器。
◎ 封装组件如TSOP、SOP、QFP、BGA等。
◎ ＰＣＢ产品如IC板、模块电路板、软性电路板等。
◎ ＴＦＴ液晶屏幕如背光板、LCM、BUL等。
◎ 电子产品如测试座，多层陶瓷基版、传感器、电感、电容、电子组件
等。
◎ 橡塑料如O型环、相机组件、连接器等。
◎ 冲压产品如导线架、马达铁芯、精密金属板金、钟表零件、弹簧等。
◎ 精度零件如精密模具、刀具、机械零件等。
◎ 光学通讯零组件、陶瓷套圈、光传感器等。
◎ 军工、航天航空、高等院校、科研机构等。
三 产品特点：
◎线性精度可达(3+L/300)μm，Z轴定位精度5μm，全行程(5+L/100) μm,可满足被测对象高精度要求。
◎雷射系统平面度量测精度可达 ±(2+4L/200)
◎德国的先进技术及严谨工艺，与台湾的精密制造技术的完美结合。
◎高精密花岗岩底座、高强度、耐腐蚀、稳定性好。
◎Z轴采用C型架构设计，降低阿贝误差，大幅提高Z轴之量测精度。
◎特殊硬铝合金工作台，经过稳定化和阳极硬膜处理，稳定性，精度高。
◎精密传动轴、精密线性导轨，保证运动精度和稳定性，经久耐用。
◎德国制之摩擦精密传动，灵敏可靠、无背隙、并可快速移动。
◎日制SENTECH高分辨率彩色CCD，高清晰度影像效果，拥有高质量的测量画面、确保量测精准。
◎底光采用连续可调的光签，表面光采用同轴光。
◎精密光学尺，分辨率为0.0005mm。
◎搭配SI901专业2.5D影像量测软件、界面友好，易学易用功能强大、操作简便。
◎完善的自动寻边界去毛刺功能，减少人为误差，提高工作效率。
◎可视化编程，用户可根据导入的DXF文件进行编程，适用批量检测。
◎图文并茂的报表输出功能，轻松输出检测结果。

四 特殊配备-镭射：

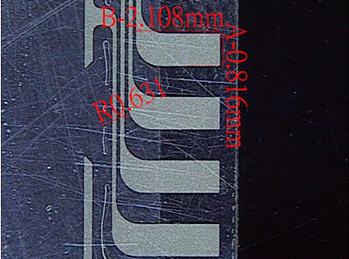

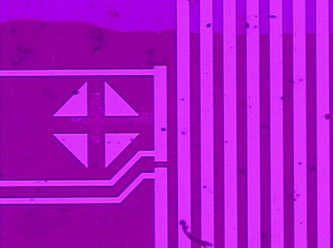

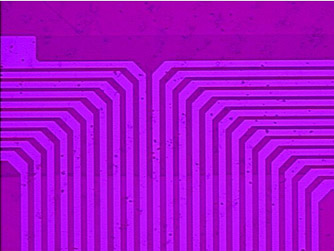

五  测量图示：
